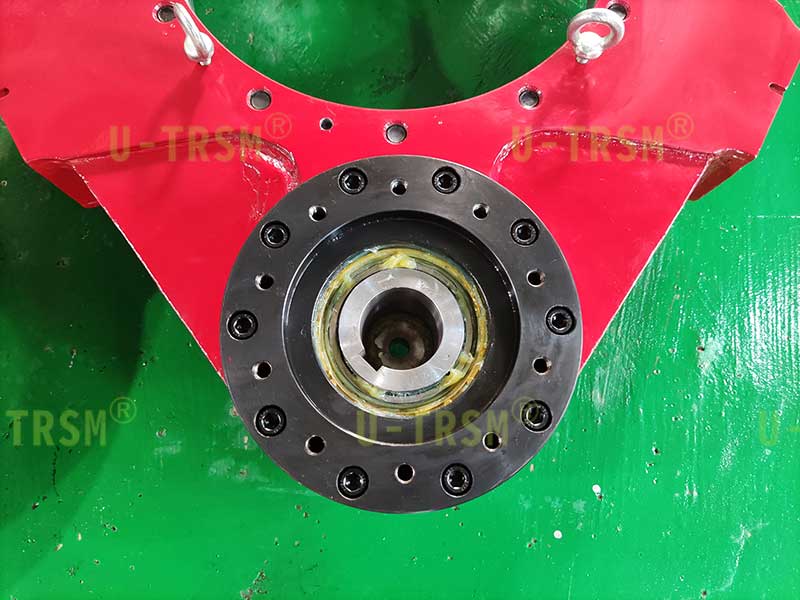

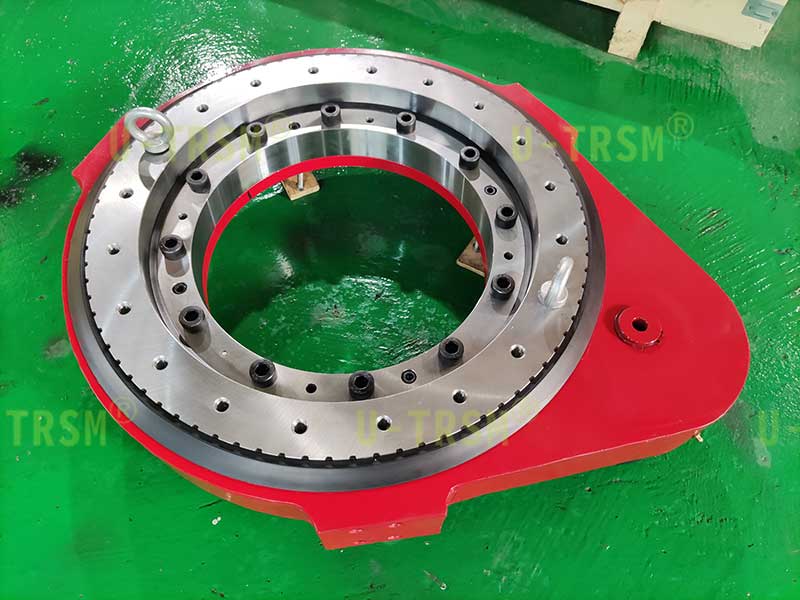

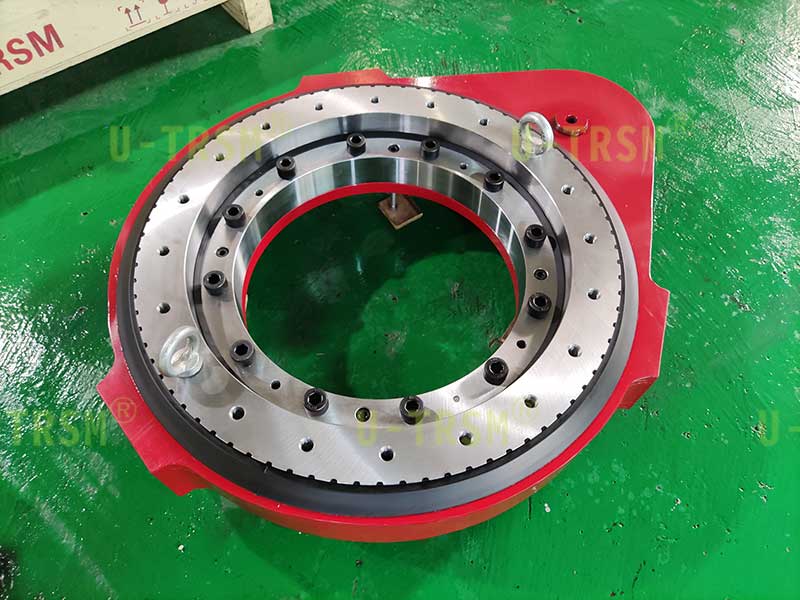

S-III-O-0510 豎直支撐齒輪式回轉驅動使用在工業自動化領域，水平安裝使用，但是固定回轉驅動的螺栓不能在回轉驅動底部，只能在回轉驅動側面，客戶通過殼體側面的螺栓孔固定回轉驅動，回轉驅動外圈帶動設備的旋轉部分旋轉。使用環境多粉塵，要求回轉驅動具有防塵性能。

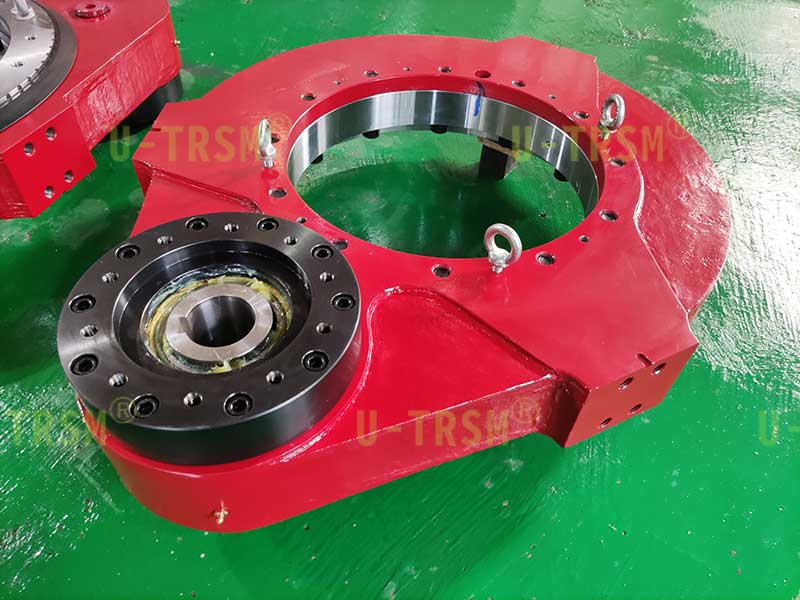

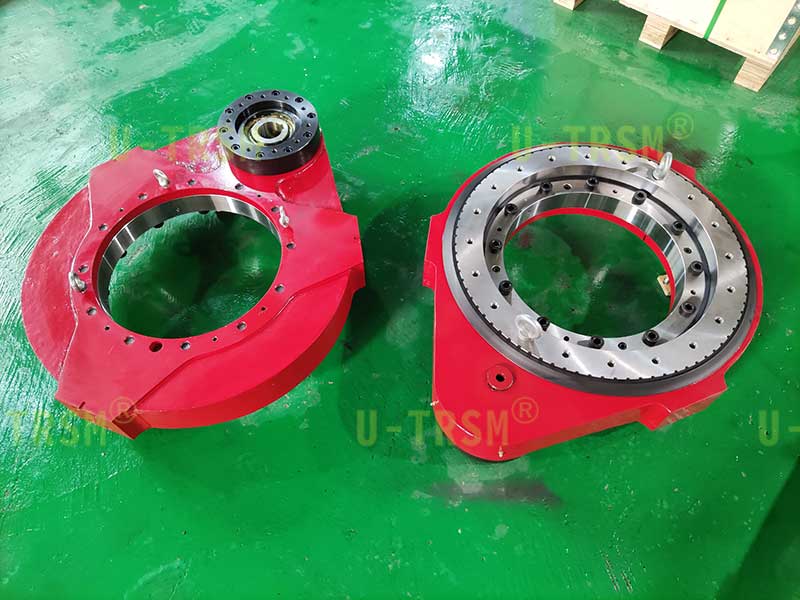

根據客戶要求設計了這款通過側面螺栓孔連接回轉驅動的產品，方案設計后不二傳動對車間相似產品進行了模擬受力實驗，把回轉驅動加載至客戶使用載荷，讓殼體側面三點支承所有的載荷，測量殼體的變形量，用實驗的方式驗證設計的合理性。

通過對實驗數據進行分析，結果證明側面三點支承的設計完全滿足客戶的使用要求，為了提高安全系數，我們對殼體進行了優化設計，提升了產品的整體強度，也更有利于加工生產。
如果您也有需要側面連接使用的回轉類產品，請聯系不二傳動，我們在特殊應用領域，特殊產品的設計方面有豐富的經驗和獨特的想法。
